山寨礦儲煤棚網架工程概況與特點

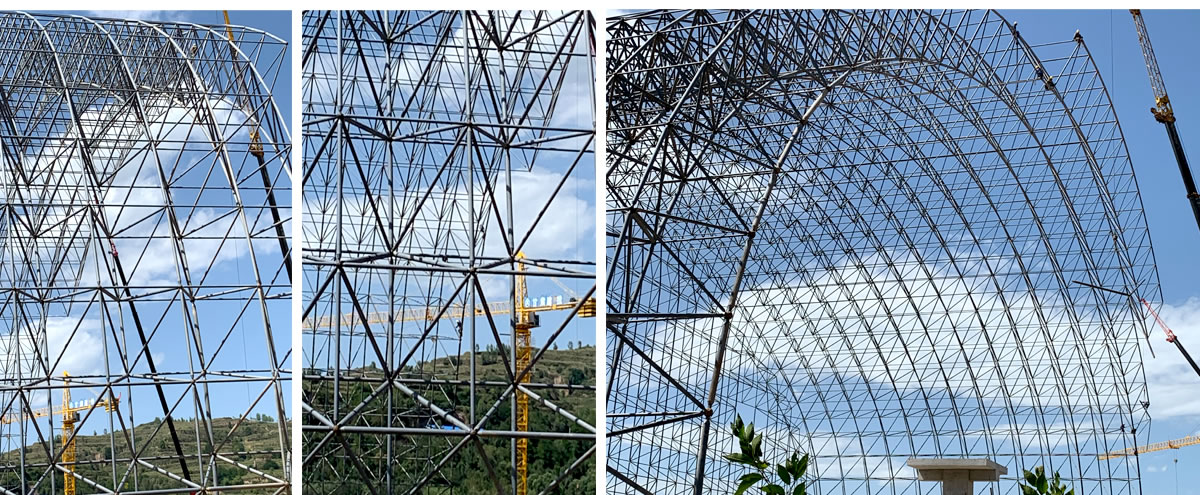

　　本工程網架總長度125m，跨度119m，水平投影總面積（軸線面積）14875㎡。網架結構形式為正放四角錐螺栓球節點鋼網殼結構，下弦柱點支承，下部混凝土柱。網架結構支座間距8m，網殼頂部標高46.51m。在1軸和17軸分別設有一道山墻。在網架下弦設有馬道。屋面圍護為單彩板，局部為采光板。

　　網架鋼管：網架桿件采用高頻焊管或無縫鋼管，管徑小于等于Φ159的桿件材質符合《碳素結構鋼》GB/T 700中的Q235B 。管徑大于Φ159的桿件材質應符合《低合金高強度結構鋼》GB/T1591中Q345B。螺栓球：選用《優質碳素結構鋼，》GB/T699 中的 45 號鋼毛坯鋼球鍛造成型，表面應光滑，無裂紋，無過燒，無麻點。高強螺栓、銷子：高強螺栓：性能等級按規格分別采用，M20~M36的高強螺栓，其強度等級應按10.9級選用，鋼材品種選用《合金結構鋼》 （GBT3077-1999）中的40Cr；M39~M64的高強螺栓其強度等級應按9.8級選用，鋼材品種選用《合金結構鋼》（GBT3077-1999）中的35CrMo； 錐頭：材質對應相應的桿件材質，連接焊縫以及錐頭的任何截面應與連接的鋼管等強，厚度應保證強度和變形的要求，對接焊縫應符合《鋼結構工程施工質量驗收標準》GB50205-2020規定的二級質量檢驗標準的要求，焊縫飽滿，不得有夾渣，未焊透，氣孔，咬肉等缺陷并有試驗報告，宜模鍛成型。

　　本網架工程結構形式較為復雜、跨度較大、高度較高，現場施工多為高空作業，危險性較大。
